贵州高低压配电设备浅谈低压开关柜的柜体结构和工艺特点!

发布日期:2017-03-03 作者: 点击:

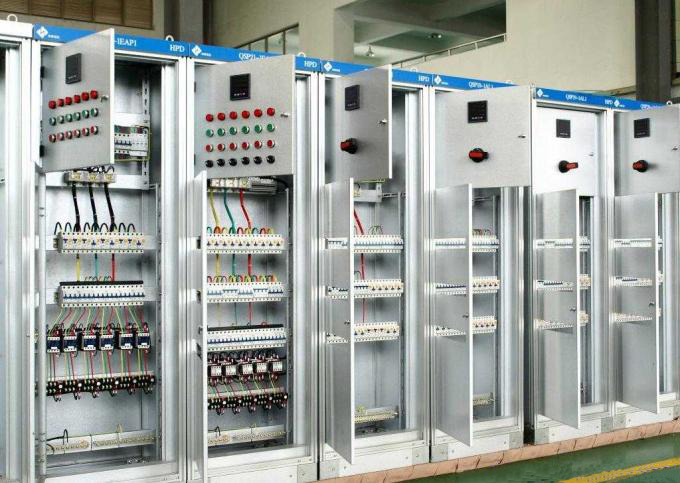

贵州高低压配电设备浅谈低压开关柜的柜体结构和工艺特点!


从结构形式上分

固定式:

能满足各电器元件可靠地固定于柜体中确定的位置。贵州高低压配电设备其特点为:机构合理,安装维护方便,防护性能好,分断能力高,容量大,分段能力强,动稳定性强。该柜体外形一般为立方体,如屏式、箱式等,也有棱台体如台式等;这种柜有单列,也有排列。


首先,保证柜体形位尺寸,往往采取各构件分步组合方式。一般是先组成两片或左右两侧,然后再组成柜体或先满足外形要求,再顺次连接柜体内务支件。组成柜体各棱边的零件长度必须正确(公差取负值),才能保证各方面几何尺寸,从而保证整体外形要求。对于柜体两侧面,应考虑排列需要,中间不能出现隆起的现象。柜门采用转轴式活动铰链与构架相连,安装、拆卸方便。门的折边处均嵌有一根由型橡塑条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

另外,在排列安装中,地基平整是先决条件。在排列时宜用地基最高点为安装参考点,然后逐步垫正扩排,在底面的整度较理想并可预测条件下,也可采取由中间向两侧扩排方式,使积累差值均布。为了易于调整,抵消公差积累,柜体宽度公差都取负值。柜体的各个构件结合体完成以后,视需要还应进行整形,以满足各部分形位尺寸要求。

抽出式:

抽出式是由固定的柜体和装有开关等主要电器元件的可移装置部分组成,可移部分移换时要轻便,移入后定位要可靠并且相同类型和规格的抽屉能可靠互换,抽出式中的柜体部分加工方法基本和固定式中柜体相似。贵州高低压配电设备但由于互换要求,柜体的精度必须提高,结构的相关部分要有足够的调整量。另外,产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。


制造抽出式低压柜的工艺特点是:

(1)固定和可移两部分要有统一的参考基准;

(2)相关部分必须调整到最佳位置,调整时应用专用的标准工装,包括标准柜体和标准抽屉;

(3)关键尺寸的误差不能超差;

(4)相同类型和规格的抽屉互换性要可靠。

从连接方式上分

焊接式:

焊接式连接方式的优点是加工方便、坚固可靠;缺点是误差大、易变形、难调整、欠美观,而且工件一般不能预镀。另外,对焊接夹具要求刚性好,不会受工件变形影响;而且外形尺寸略大于工件名义尺寸,可抵消焊后收缩影响;夹具应平整、简易、方便操作,尽量减少可转动机构,避免卡损;为防止焊蚀和易于检修调整,要选择好工件支持,支持还要加置防焊蚀垫件。但是焊接工件会普遍存在焊后变形现象,出现这种现象的原因是焊接时由于焊接处受热分子膨胀,挤压产生微观位移,冷却后不能复位而产生的应力所致。为了克服变形影响,必须考虑整形工艺。

整形的方法一般为通过试验预测工件变形范围,在焊接前强迫工件向反方向变形,以期焊后达到预定尺寸;焊后用过正方法矫正;击、压焊接后相对收缩部分,而得到应力平衡;加热焊接后相对松凸部分,达到与焊接处同样收缩的目的;必要时对构件进行整体热处理。另外,焊接点选择、焊缝走向、焊接次序、点焊定位对焊后变形现象都有一定的影响,如处理得当可减少变形,但这要视具体情况而定。

紧固件连接:

低压开关柜中经常常见的方式还是紧固件连接,用紧固件连接方法能方便变化调节,方便处理,还能减少内部的误差存在,缺点是不如焊接坚固,要求零部件的精度高,加工成本相对上升。紧固件一般都为标准件,其种类主要有常规的螺钉、螺母和铆钉、拉铆钉以及预紧而可微调的卡箍螺母和预紧的拉固螺母,还有自攻螺钉等,也有专用紧固螺钉(如国外引进的低压柜大多用专用紧固螺钉)。

工艺特点:以夹具定形,工装定位,并视需要配以压力垫圈;铆接一般要配钻,且预镀件要防止镀层被破坏;对于用精密的加工中心或专用设备加工的构件,如各连接孔径与紧固件直径能保持微量间隙时,则可以不用夹具进行装合,一次成形;对导向及定位件的紧固,应以专用量具先定位再以标准工装检测。

焊接与紧固混合连接:

它可以集中上面两种方法的优点,一般在柜体的连接处采用电焊,可变或可调部分则以紧固件连接。较大柜体因焊接后镀覆有困难,表面多以涂漆处理,户外柜体如以预镀材料为构件而又必须焊接时,则焊接部分可用热喷镀金属来处理。


从构件取材分

型材:

型材有角钢槽钢也有特型钢管、特型槽钢。角钢槽钢的构件多以焊接形式连接,加工中对连接端必须吻合而少间隙,否则将影响焊缝而增大变形量;对特型钢管构件的连接则既可采用焊接形式,也可以紧固件连接,一般在连接部分要配以专用联接件,联接件必须坚固正确,否则将影响柜体外形。选用统一的特型钢管在统一面上布以统一间距(模数)的孔,配以统一通用的联结件,按统一模数组合成柜体,便于柜体设计,便于备制构件和生产准备,但加工孔量多而用的少,而且空间利用受一定限制。

这种柜体的制造工艺特点是:贵州高低压配电设备要保证构件和联结件的通用性及其精度。柜的基本结构往往由封板得以加强。这种柜的构件除特型钢管外还以钢板制成的C形槽钢或带筋矩形管来代替,C形槽钢宜于镀覆,带筋矩形管因酸洗后酸液难除,镀覆后易翻锈,要酌情选用。

板材构件:

这种构件则完全可以按需要定形,无预设成型条件限制。这类结构设计工作量大,定型后变异少,结构主要处多用焊接,变异处或需调处多以紧固件连接(如低压控制箱和控制台等)。

由于板材结构多用焊接、一次成形,需克服板面因焊接而收缩或相对隆起的影响,故焊接点要间距均匀,焊缝要平整,焊后要整形,棱边要直,两侧中间部分不得凸出于前后棱边,若中间有隔板时,应在处理好两侧后再焊。另外,台式控制柜最宜板材作构件,当多台排列时,台面应在整体排列后再统一调整定位。

结束语

现在大家有没有对低压开关柜深入了解呢?低压开关柜的制造工艺与结构形式、连接方式、构件选材密不可分。无论结构形式选择固定式还是抽出式都要根据企业用途来定,而在连接方式和构件选材上灏域有着十多年的机柜类产品整机设计经验,并且灏域科技的供应链拥有先进的技术、优质的管理能为客户解决产品量化生产的后顾之忧,可以确保“面向成本、面向用户、面向制造”的产品开发理念!
