配电柜如何安装,配电柜安装工艺

发布日期:2022-01-22 作者: 点击:

配电柜如何安装,配电柜安装工艺

施工工艺

1、设备开箱检查,安装单位、供货单位或建设单位共同进行,并做好检查记录。按照设备清单、施工图纸及设备技术资料,核对设备本体及附件、备件的规格型号应符合设计图纸要求;附件、备件齐全;产品合格证件、技术资料、说明书齐全。柜(盘)本体外观检查应无损伤及变形,油漆完整无损。柜(盘)内部检查,电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。

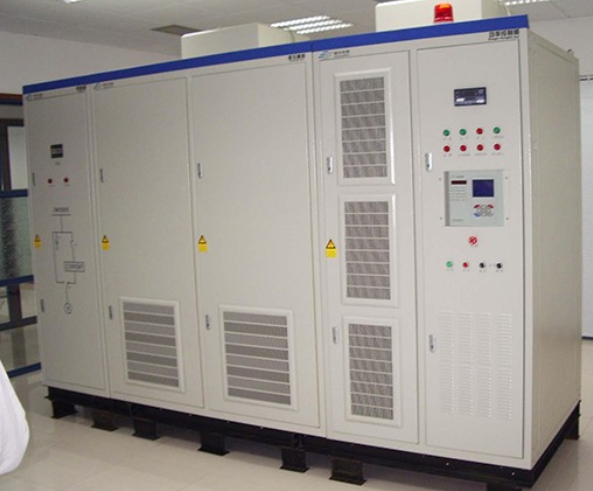

配电柜如何安装,配电柜安装工艺分享

2、设备运输,由起重工作业,电工配合。根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。运输前道路要事先清理,保障平整畅通。设备吊点。柜(盘)顶部有吊环者,吊索应穿在吊环内,无吊环者吊素应挂在四角主要承力结构处,不得将吊索吊在设备部件上。吊索的绳长应一致,以防柜体变形或损坏部件。贵州高低压配电设备

3、柜(盘)安装,调直型钢。将有弯的型钢调直,然后按图纸要求预制加工基础型钢架,并刷好防锈漆。按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,用水准仪或水平尺找平、找正。找平过程中,需用垫片的地方Z多不能超过三片。然后,将基础型钢架、预埋铁件、垫片用电焊焊牢。Z终基础型钢顶部宜高出抹平地面10mm,手车柜按产品技术要求执行。

4、基础型钢安装完毕后,将室外地线扁钢分别引入室内(与变压器安装地线配合)与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍,然后将基础型钢刷两遍灰漆。

5、柜(盘)顶上母线配制要求垂直度(每米)<1.5mm,相邻两盘顶部<2mm,成列盘顶部<5mm,相邻两盘边<1mm,成列盘面<5mm,盘间接缝<2mm。
